专业隔油一体化设备 不锈钢隔油器

专业隔油一体化设备 不锈钢隔油器--点击浏览大图
“专业隔油一体化设备 不锈钢隔油器”参数说明
是否有现货: 认证: 国家资格认证
结构形式: 复合式分离器 种类: 隔油器
适用范围: 餐饮用 品牌: 上海连宇
加工定制: 处理水量: 10M3/H
连行重量: 10 装机容量: 100
型号: LY-CY-GYQ-12/N 规格: 国标
商标: 上海连宇 包装: 胶带
产量: 12604
“专业隔油一体化设备 不锈钢隔油器”详细介绍

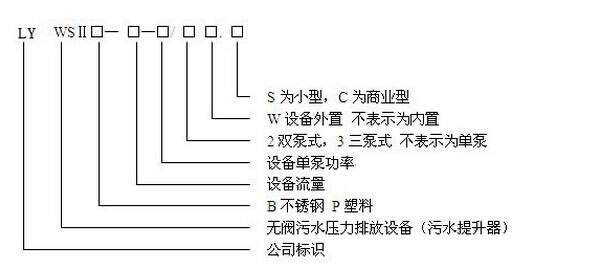

型号说明:

序号 设备型号 排污能力 m?/h 提升扬程 m 密闭集水箱容积(L)? 压力提升泵参数
台数 单泵功率KW 控制方式
1 LYWSB(P)6-0.55/D.N 6 12 78 1 0.55 液位控制
2 LYWSB(P)7-0.55/D.N 7 7 78 1 0.55 液位控制
3 LYWSB(P)10-0.75/D.N 10 7 78/150 1 0.75 液位控制
4 LYWSB(P)10-1.1/D.N 10 10 78/150 1 1.1 液位控制
5 LYWSB(P)15-1.5/D.N 15 10 78/150 1 1.5 液位控制
6 LYWSB(P)10-1.1/N 7-10 10-15 210 1 1.1 液位控制
7 LYWSB(P)15-1.5/N 12-15 10-15 210 1 1.1 液位控制
8 LYWSB(P)15-2.2/N 9-15 22-15 210 1 2.2 液位控制
安装 尺寸
单位mm??












序号 设备型号 安装空间 设备外形尺寸 进出水管径及高度 水箱尺寸
L W L1 W1 H1 D1 D2 D3 D4 h1 a b c
1 LYWSB(P)6-0.55/D.N 600 490 400 290 380 100 50 50 50 330 400 290 330
2 LYWSB(P)7-0.55/D.N 700 350 600 250 530 100 50 50 50 300 600 250 480
3 LYWSB(P)10-0.75/D.N 700 350 600 250 530 100 50 50 50 300 600 250 480
4 LYWSB(P)10-1.1/D.N 700 350 600 250 530 100 50 50 50 300 600 250 480
5 LYWSB(P)15-1.5/D.N 700 350 600 250 530 100 65 50 50 300 600 250 480
6 LYWSB(P)10-1.1/N 1000 500 760 380 720 100 50 50 50 530 760 380 670
7 LYWSB(P)15-1.5/N 1000 500 760 380 720 100 65 50 50 530 760 380 670
8 LYWSB(P)15-2.2/N 1000 500 760 380 720 100 65 50 50 530 760 380 670


? 设备配置
集 水 箱:材质选用不锈钢或塑料等。集水箱上设有通气管。
提 升 泵:当提升泵内置时,采用WQ型潜水排污泵;当水泵外置时,采用WL型排污电泵。
隔离装置系统:隔离装置的容积、直径、结构设计经过多方论证和大量的实际经验数据总结对比得出的,具体应用依据场合的不同,配置各异,既能有效拦截造成水泵及阀件堵塞的杂物,又能方便杂物排放出去,真正的做到方便、卫生、快捷。
阀 件:采用弹性闸阀和污水专用止回阀。原理说明:新一代地下室卫生间污水排放设备采用具有国家专利技术-污物隔离处理系统,可有效对污水中的污物进行有效隔离排放,避免不满足要求的污物经过水泵及集水箱。

水泵在整个系统中具有极高的工作效率产品特点:
1、 污物不经过泵腔及集水箱,水泵工作效率极高,集水箱免清掏。
2、 日常维护简便,维修方便快捷,设备采用便拆设计。污物隔离系统采用无过滤网设计,不会出现过滤网堵塞问题。
3、 入水管路上无止回阀,更不存在止回阀卡阻。
4、 设备密闭结构设计,无污染---无臭无味,可有效利用空间(如增加车位)提高商业价值。
5、 智能全自动操作。
6、 具备24小时×365天持续运行能力,全国唯一仅此一家能够生产。
7、 设备体积集成化设计,同等工况,比同类设备占用空间更小,增加商业价值。
8、 智能机电系统设计,使得污水提升电泵效能显著提升。

应用场合:
收集各类建筑物以重力流为排放形式的、低于下水道液位的污水管及厕所排放的污废水,提升排放至下水道污水管道内。即所有地下及地下室污废水排放场所。适合排放地下室同层来水,及上层地下室生活污水。来水量较大,来水量较均匀,瞬时来水量较大的场所。



编辑:无锡连宇泵业有限公司  时间:2018/05/11
